La máquina de soldadura láser de celdas prismáticas está diseñada profesionalmente para soldadura de pestañas de celdas prismáticas, sellado de tapas superiores de celdas prismáticas, soldadura de pasadores de sellado de celdas prismáticas y soldadura de celdas cilíndricas grandes.
Modelo:
WA-LW-RS3000GS-P:
CW Fiber Laser Four-axis Electric Gantry Workstation Prismatic Cell Laser Welding X800*Y600*Z400mm (Customizable)Detalle del producto
Máquina de soldadura láser de células prismáticas | Soldadura de pestañas
Sellado de tapa superior de celda prismática y soldadura de pasador de sellado
Descripción general del producto:
La máquina de soldadura láser de celdas prismáticas es una soldadora profesional de celdas de batería desarrollada y diseñada para el proceso de ensamblaje de celdas de batería, específicamente para la soldadura láser y el sellado de celdas prismáticas y cilíndricas.
La máquina de soldadura láser de celda prismática se compone principalmente de láser de fibra CW, cabezal de soldadura láser oscilante, PC industrial, monitores, CCD de monitoreo, CCD de posicionamiento, sensor de medición de altura, dispositivo de soplado de gas inerte y soldadura láser. estación de trabajo, plantillas de soldadura láser de células prismáticas, colector de polvo (opcional) y enfriador de agua , etc.
Ámbito de aplicación:
La máquina de soldadura láser de células prismáticasse utiliza principalmente para la soldadura de lengüeta de celda prismática, soldadura de pasador de sello de celda prismática, sellado de tapa superior de celda prismática, soldadura de colector de corriente de celda prismática, sellado de tapa superior de celda prismática, sellado de tapa superior de celda cilíndrica, soldadura de colector de corriente de celda cilíndrica y pasador de sello de celda cilíndrica soldadura, etc..
Características:
1) Marca reconocida de láser de fibra CW
Esta máquina de soldadura láser de celdas prismáticas está equipada con una marca reconocida de láser de fibra CW, que es muy adecuada para soldadura y sellado láser en el procedimiento de ensamblaje de celdas prismáticas. La marca de configuración estándar es GW Laser. Además, Raycus Laser, Maxphotonics Laser e IPG Photonics Laser son marcas opcionales.
2) Fuerte capacidad de soldadura y alta flexibilidad de soldadura
El láser de fibra CW equipado en la máquina de soldadura láser de celda prismática tiene una gran capacidad de soldadura y una alta flexibilidad de soldadura. Podemos ajustar la potencia de salida del láser y la velocidad de soldadura láser correspondientes según el material y el espesor específicos. Además, se puede seleccionar soldadura de penetración o soldadura de costura según la aplicación específica de soldadura láser.
3) Software profesional de control de soldadura láser de células prismáticas
Esta soldadora de celdas de batería está equipada con un software profesional de control de soldadura láser de celdas prismáticas y el proceso de soldadura láser es fácil de configurar. Después de guardar el proceso de soldadura de la pestaña de la celda prismática, el proceso de soldadura del pasador de sellado de la celda prismática y el proceso de sellado de la tapa superior de la celda prismática, se puede cambiar rápidamente, lo cual es simple y fácil de usar.
4) Hay disponibles una variedad de trayectorias de soldadura láser
La soldadura láser de células prismáticas admite una variedad de trayectorias de soldadura, como línea recta, círculo, cuadrado, arco, etc. La trayectoria de soldadura de cada área de soldadura puede ser igual o diferente, y la potencia de soldadura láser también puede ser igual o diferente. Por lo tanto, esta máquina de soldadura láser puede cumplir con diferentes aplicaciones de sellado y soldadura láser en el procedimiento de ensamblaje de celdas prismáticas.
5) Equipado con sensor de medición de altura de alta precisión
La máquina de soldadura láser de células prismáticas está equipada con un microsensor de distancia láser de alta precisión con una repetibilidad de 30 μm, que puede medir la altura del cabezal de soldadura láser con alta precisión para lograr resultados de soldadura láser de alta calidad.
6) Equipado con CCD de monitoreo
La máquina de soldadura láser de células prismáticas está equipada con un CCD de monitoreo, que nos permite ver claramente cada proceso de soldadura láser y lograr un seguimiento en tiempo real de la trayectoria de soldadura.
7) Equipado con CCD de posicionamiento
La máquina de soldadura láser de celdas prismáticas está equipada con un CCD de posicionamiento, puede realizar fotografías automáticas y compensación automática de la desviación de la posición de soldadura para evitar la desviación de la posición de soldadura causada por la desviación del tamaño de las celdas prismáticas.
8) Equipado con dispositivo de soplado de gas inerte
La máquina de soldadura láser de células prismáticas está equipada con un dispositivo de soplado de gas inerte y un puerto de entrada de gas inerte reservado. Después de conectarse a nitrógeno o argón, puede prevenir la oxidación de la soldadura y mejorar aún más la calidad y la tasa de aprobación de la soldadura láser.
9) Equipado con plantillas de soldadura láser
La máquina de soldadura láser de celda prismática está equipada con JIG de soldadura láser, lo que garantiza un contacto cercano entre las piezas de soldadura, garantizando así la calidad de la soldadura láser. Además, las plantillas de soldadura láser se pueden personalizar según los diferentes tamaños y formas de las celdas de la batería.
Especificaciones técnicass del soldador de celdas de batería
|
Nombre del producto |
Máquina de soldadura láser de células prismáticas |
|
|
Modelo de producto |
WA-LW-RS3000GS-P |
|
|
Potencia de entrada de CA (personalizable) |
Trifásico 380VAC±10%/50Hz |
|
|
Entrada de gas de aire comprimido |
≥0,6MPa |
|
|
30 l/min |
||
|
Entrada de gas inerte (No imprescindible) |
Nitrógeno o argón |
|
|
≥0,4MPa |
||
|
15 l/min |
||
|
Modo de control |
Control de monitores y PC industriales |
|
|
Método de entrada de pista de soldadura |
Programación CNC o método de enseñanza |
|
|
Software de soldadura |
Software profesional de soldadura láser de células prismáticas |
|
|
Plantillas de soldadura láser |
Plantilla de soldadura de pestaña de celda prismática |
|
|
Plantilla de sellado de tapa superior de celda prismática |
||
|
Plantilla de soldadura de pasador de sello de celda prismática | ||
|
Opcional: Plantilla de soldadura de celdas cilíndricas |
||
|
Estación de trabajo de soldadura láser de células prismáticas |
||
|
Trazo en movimiento (Personalizable) |
Eje X |
800 mm |
|
Eje Y1 |
600 mm |
|
|
Eje Y2 |
600 mm |
|
|
Eje Z |
400 mm |
|
|
Velocidad de posicionamiento |
Eje X |
≤500 mm/s |
|
Eje Y1 |
≤500 mm/s |
|
|
Eje Y2 |
≤500 mm/s |
|
|
Eje Z |
≤500 mm/s |
|
|
Precisión de posicionamiento |
±0,05 mm |
|
|
Precisión de posicionamiento repetido |
±0,02 mm |
|
|
Método de conducción |
Accionamiento del servomotor |
|
|
Requisitos del entorno de ubicación |
Plano, sin vibraciones ni golpes |
|
|
Requisitos de carga del suelo |
≥600kg/、¡ |
|
|
Especificaciones del láser |
||
|
Tipo de láser |
Láser de fibra CW |
|
|
Potencia de salida promedio |
3000W |
|
|
Modo de funcionamiento |
CW/Pulso |
|
|
Rango ajustable de potencia |
10%~100% |
|
|
Longitud de onda del láser de salida |
1080±10nm |
|
|
Calidad del haz |
M2≤5 |
|
|
Frecuencia de modulación |
30~5000Hz |
|
|
Inestabilidad de energía |
±1,5% |
|
|
Velocidad de soldadura |
10~100 mm/s |
|
|
Longitud de la fibra de salida |
10m |
|
|
Modo de control |
RS232 |
|
|
Método de enfriamiento |
Refrigeración por agua |
|
|
Rango de temperatura del agua de funcionamiento |
25±3â |
|
|
Temperatura ambiente de funcionamiento |
0~+40â |
|
|
Humedad del ambiente de funcionamiento |
10~95% de humedad relativa |
|
|
Temperatura de almacenamiento |
-20~+60°C |
|
|
Recordatorio: solo como referencia, las especificaciones reales están sujetas al fabricante del láser. |
||
Configuraciones principales de Máquina de soldadura láser de células prismáticas
|
Artículos |
Especificaciones |
Marca |
CANT. |
|
Láser de fibra CW |
3000W |
Láser GW |
1 |
|
Fibra láser |
10m |
Láser GW |
1 |
|
Cabezal de soldadura láser |
Cabezal de soldadura por oscilación láser |
WSX |
1 |
|
CCD de supervisión |
Anti-flash |
WSX |
1 |
|
Estación de trabajo de soldadura |
4 ejes |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomotor |
/ |
INVT |
4 |
|
PC industrial |
/ |
JF |
1 |
|
Monitor de PC |
/ |
AOC |
1 |
|
Posicionamiento CCD |
/ |
MindVision / Hikvision |
1 |
|
Sensor de medición de altura |
/ |
Panasonic |
1 |
|
Dispositivo de soplado de gas inerte |
/ |
Personalizado |
1 |
|
Enfriador de agua |
/ |
TEYU / POR |
1 |
|
Sistema de control de soldadura |
Software de soldadura láser a batería |
Personalizado |
1 |
|
Colector de polvo (opcional) |
/ |
Sengyoep |
1 |

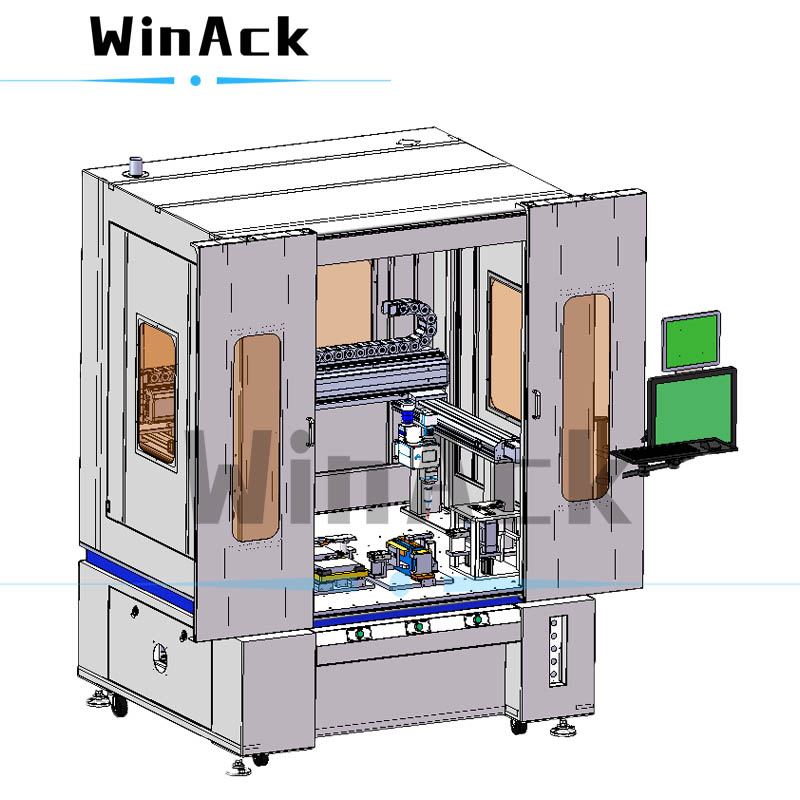

Figura 1. Máquina de soldadura láser de células prismáticas
Recordatorio amable: Imagen solo como referencia, prevalece el tipo.

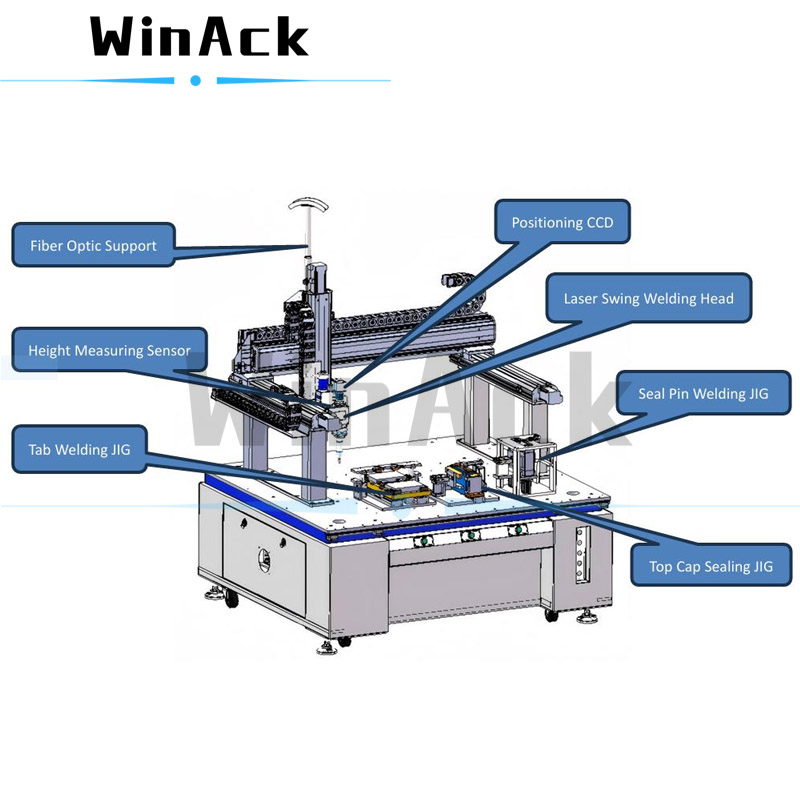

Figura 2. Soldadura láser de células prismáticas | Soldadura de pestañas | Sellado de tapa superior | Soldadura del pasador de sellado
Recordatorio: la imagen es solo como referencia, prevalece el tipo.
