Este potente y profesional probador de bancos de energía está especialmente diseñado para el envejecimiento de baterías, pruebas de capacidad, inspección de calidad y pruebas de ciclo de vida de bancos de energía portátiles.
Modelo:
WA-BTS-DB20V5A8CH800W-PBNúmero de canales de prueba:
8CH/Cabinet (Customizable)Rango de voltaje / CH:
Up to 20V (Customizable)Precisión de voltaje:
±0.05% FSRRango de corriente / CH:
10mA~5A (Customizable)Exactitud actual:
±0.05% FSR:
USB connector (Customizable) Type-C connector (Customizable)Detalle del producto
Probador de banco de energía
Probador de capacidad del banco de energía
Descripción del Producto:
Un power bank es un sistema de almacenamiento de energía portátil que se puede utilizar para cargar dispositivos electrónicos, como teléfonos móviles, tabletas, portátiles, etc., cuando no hay una toma de corriente de CA disponible. Este probador de banco de energía es un probador de batería profesional especialmente diseñado para pruebas de rendimiento y envejecimiento de baterías de paquetes de energía portátiles.
Este probador profesional de bancos de energía se diferencia de los probadores de baterías comunes en que los puertos de carga y descarga no son los mismos, y los conectores USB integrados y los conectores tipo C se pueden usar fácil y rápidamente para probar el banco de energía.
Ámbito de aplicación:
Este probador de banco de energía puede realizar pruebas de capacidad, pruebas de carga, pruebas de descarga, pruebas de sobrecarga, pruebas de sobredescarga, pruebas de ciclo de vida y otras pruebas de rendimiento eléctrico para baterías de paquetes de energía portátiles.
Características:

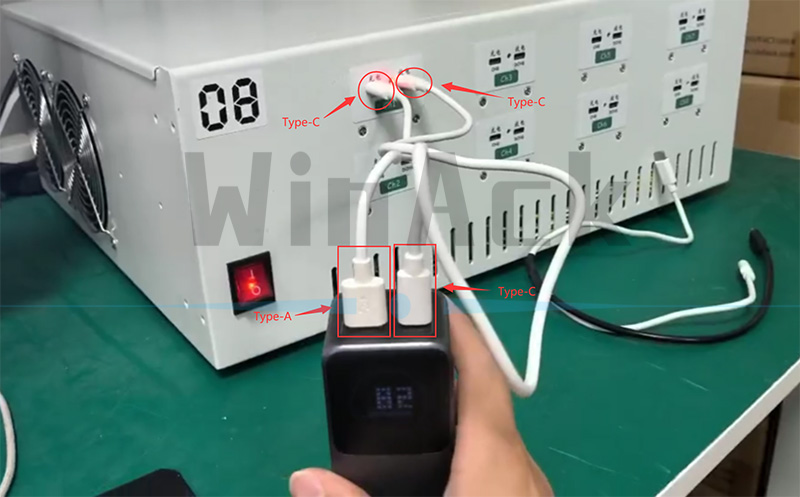

1. Este probador de banco de energía tiene conectores USB integrados y conectores tipo C, lo que hace que las conexiones de las pruebas del banco de energía sean rápidas y sencillas. Recordatorio: los tipos de conectores son personalizables.
2. El voltaje de carga del probador del banco de energía varía hasta DC20V, admite DC5V, DC9V, DC12V, DC15V, DC20V y otros voltajes de carga, se puede configurar libremente dentro de 0 ~ 20V, con gran compatibilidad y flexibilidad.
3. El probador del banco de energía admite PD3.0, PD2.0, QC, FCP, AFC y otros protocolos de descarga.
4. El probador del banco de energía puede realizar ciclos de carga y descarga para evaluar el ciclo de vida, la eficiencia de carga/descarga y la estabilidad del rendimiento de los bancos de energía móviles controlando el voltaje y la corriente de carga, el voltaje y la corriente de descarga, el tiempo de prueba y el número de ciclos. etc.
5. El probador del banco de energía tiene una función de registro y análisis de datos, que puede monitorear y registrar la corriente, voltaje, capacidad, tiempo, etc. de las baterías del paquete de energía en tiempo real, lo que ayuda a evaluar y analizar el rendimiento del móvil. bancos de energía.
6. El probador del banco de energía tiene potentes métodos de protección como sobretensión, subtensión, corriente de sobrecarga, corriente de sobredescarga, capacidad de sobrecarga y capacidad de sobredescarga, etc.
7. Los probadores de bancos de energía están conectados entre sí a través de conmutadores RS-485 o Ethernet, y una PC puede controlar más de 100 probadores de bancos de energía.
Especificaciones técnicas del probador de banco de energía
Nombre del producto |
Probador de banco de energía |
|
Modelo del Producto |
WA-BTS-DB20V5A8CH800W-PB |
|
Tipo de producto |
tipo disipativo |
|
Voltaje de entrada de CA (personalizable) |
Monofásico 220VAC ± 10% / 50Hz |
|
Potencia: 1000W |
||
Impedancia de entrada |
≥1MΩ |
|
Puerto de carga |
Conector USB (Personalizable) |
|
Puerto de descarga |
Conector tipo C (personalizable) |
|
Tiempo de respuesta actual |
≤ 10 ms (10% FS~90% FS) |
|
Canal |
No. de canales |
8 canales/configurar |
Características |
Estructura dual de circuito cerrado para fuentes de corriente y voltaje constante. |
|
Modo de control |
Cada canal se controla de forma independiente. |
|
voltaje/canal |
Cargar |
Admite DC5V, DC9V, DC12V, DC15V, DC20V, etc. |
Descargar |
Compatible con PD3.0, PD2.0, control de calidad, FCP, AFC, etc. |
|
Exactitud |
± 0,05 % FSR (temperatura ambiente de 15 a 35 ℃ ). |
|
Actual/CH |
Cargar |
La corriente de carga está controlada por la placa de carga del banco de energía. |
Descargar |
CC: 10 mA ~5 A (personalizable) |
|
Exactitud |
± 0,05 % FSR (temperatura ambiente de 15 a 35 ℃ ). |
|
Potencia/canal |
Rango de salida |
Máx. 100W |
Estabilidad |
± 0,1% FSR |
|
Grabación de datos |
Frecuencia de grabación |
1Hz (Personalizable) |
Condiciones de grabación |
∆T, ∆I, ∆V |
|
Mín. intervalo de tiempo |
1s |
|
Mín. intervalo de voltaje |
1mV |
|
Mín. intervalo actual |
1mA |
|
Cargar |
Modo |
1) Carga de corriente constante 2) Carga de voltaje constante 3) Carga de corriente constante y voltaje constante 4) Carga de energía constante |
Condición final |
Voltaje, Corriente, Tiempo, Capacidad, - △ V |
|
Descargar |
Modo |
1) Descarga de corriente constante 2) Descarga de energía constante 3) Descarga de resistencia constante |
Condición final |
Voltaje, Corriente, Tiempo, Capacidad, - △ V |
|
Ciclos de prueba |
Número de ciclos |
1~65535 |
Pasos máximos de prueba por ciclo |
399 |
|
Bucle anidado |
Función de bucle anidado , soporte máximo de 5 capas. |
|
Prueba DCIR (opcional) |
Admite el cálculo de DCIR en el punto de recuperación personalizado. |
|
Función de protección |
1) Protección de conexión antirretroceso de la batería; 2) Protección de datos al apagar; 3) Software: límite de bajo voltaje, límite de voltaje superior, límite de corriente bajo, límite de corriente superior, límite de capacidad superior, etc. |
|
Salida de datos de prueba |
excel y pdf |
|
método de enfriamiento |
Refrigeración por aire forzado |
|
Ruido de la máquina |
≤ 50dB |
|
Temperatura de funcionamiento |
0 ℃ ~ 40 ℃ |
|
Temperatura de almacenamiento |
-10 ℃ ~ 50 ℃ |
|
Ambiente de trabajo Humedad relativa |
≤ 70% RH (Sin condensación) |
|
Ambiente de almacenamiento Humedad relativa |
≤ 80% RH (Sin condensación) |

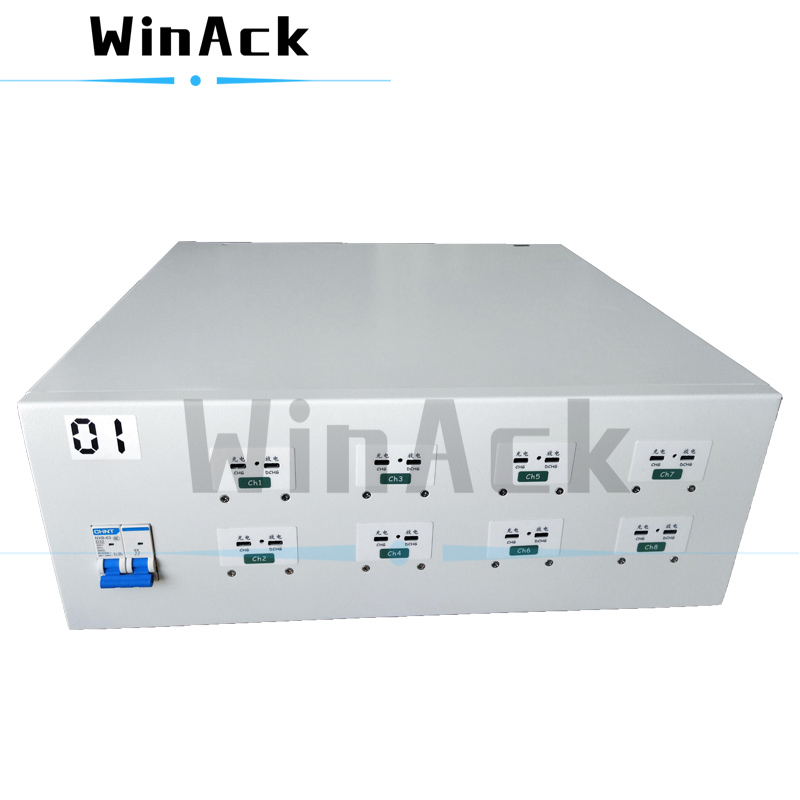

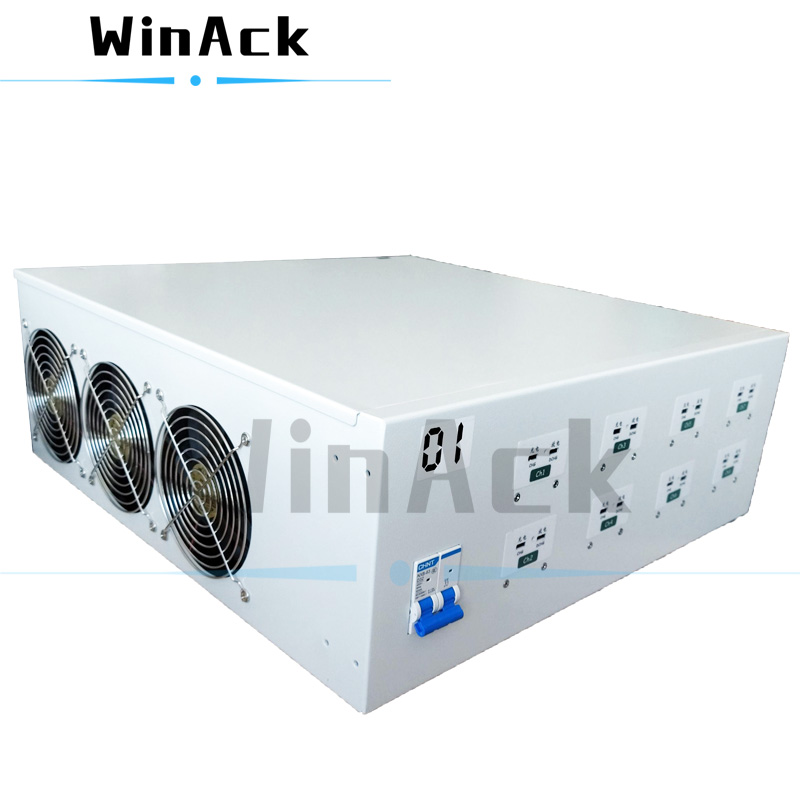

Figura 1. Probador de banco de energía
* Imagen de referencia (Imagen solo como referencia, prevalece el tipo)
