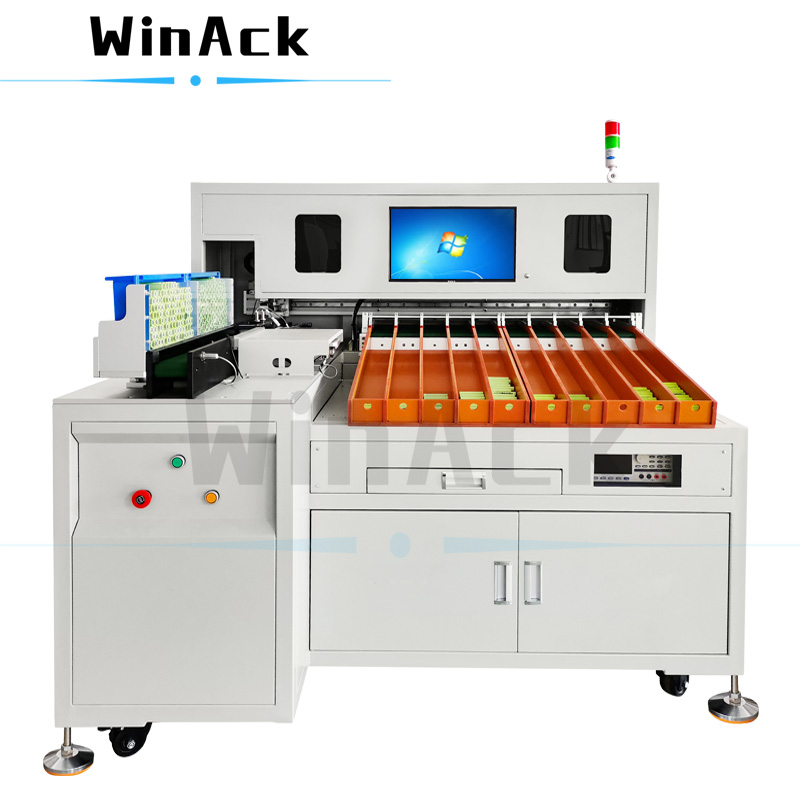

La máquina clasificadora de baterías es un sistema profesional semiautomático de prueba y clasificación de celdas de batería cilíndricas de iones de litio con alta precisión de prueba, alta eficiencia de clasificación y operación simple.
Modelo:
WA-AS-T10BTipo de Batería:
Cylindrical cellMétodo de alimentación por batería:
Tray loading typeElementos de clasificación y prueba de celdas de batería:
OCV/IRGarantía:
One year warranty with lifetime supportDetalle del producto
Descripción del producto:
Con el fin de mejorar la consistencia de las celdas de la batería, a fin de producir paquetes de baterías con el mejor ciclo de vida, las máquinas de clasificación y prueba OCV / IR de baterías de iones de litio son necesarias para los fabricantes de celdas de batería y los fabricantes de paquetes de baterías.
La máquina clasificadora de baterías es una clasificadora automática de baterías profesional que adopta una conexión de cuatro cables y un método de CA para medir el OCV / IR de las celdas de la batería a alta velocidad y generar las celdas de la batería en grados.
La clasificadora automática de baterías está equipada con PC industrial y un comprobador OCV / IR de baterías de alta precisión. Los parámetros OCV / IR se pueden configurar fácilmente en el software profesional de clasificación de baterías, y luego los valores medidos se comparan con los valores establecidos, y las celdas de batería de diferentes grados se envían automáticamente a diferentes canales, para realizar la prueba y clasificación automática de la batería. .
Ámbito de aplicación:
La máquina clasificadora de baterías es adecuada para pruebas OCV / IR y clasificación de celdas de baterías cilíndricas de iones de litio.
El tipo de batería prototipo aplicable es 18650 celdas, y se pueden personalizar otros tipos de celdas cilíndricas, como 21700 celdas, 26650 celdas, 26700 celdas, 32650 celdas, 32700 celdas, etc.
Características:
1) Carga de la bandeja de la batería
Las celdas de la batería se cargan a través de la bandeja de la batería y la operación de carga es más rápida.
2) Operación simple
La máquina clasificadora de baterías está equipada con Industrial PC & Monitor y un software profesional de clasificación de baterías preinstalado, la operación es simple y los datos de prueba almacenados son fáciles de recuperar.
3) Alta eficiencia de prueba y clasificación.
La máquina clasificadora de baterías puede probar y clasificar alrededor de 5000 celdas de batería por hora.
Nota: El tipo de batería prototipo es de 18650 celdas.
4) Sin cortocircuito durante el transporte
La ruta de transporte de las celdas de la batería en la máquina adopta material aislante para evitar cortocircuitos.
5) Fabricación inteligente digital
La máquina puede conectarse a la red interna y los datos de prueba se pueden cargar en el sistema MES.
6) Medición de cuatro hilos
Realice una medición de cuatro cables para garantizar una alta precisión de la prueba.
7) Se puede rastrear cada celda
La impresora de código de barras de celda de batería y el escáner de código de barras de celda de batería son opcionales para hacer coincidir los datos de prueba con las celdas de batería.
Especificaciones técnicas
Nombre del producto | Clasificadora de celdas de batería cilíndrica |
Modelo del Producto | WA-AS-T10B |
Número de canales de clasificación | 10 canales (9 canales OK + 1 canal NG) |
Tipo aplicable de celdas de batería | Batería prototipo: 21700 celdas |
18650 o 26650 o 26700 o 32650 o 32700, etc. puede ser personalizado | |
Eficiencia de clasificación | Aproximadamente 5000 celdas / hora |
Método de carga de las celdas de la batería | Cargue manualmente las bandejas de la batería en el área de carga de las celdas |
Número de bandejas de batería en la máquina: 2 piezas | |
Probador de batería | Hioki 3561A o HP3561 |
Elementos de clasificación y prueba de celdas de batería | OCV / IR |
Medida de resistencia interna (IR) | Rango de prueba: 0 ~ 60 mΩ Exactitud de la prueba: ± 0.5% rdg Resolución de prueba: 0,1 mΩ |
Medición de voltaje de circuito abierto (OCV) | Rango de prueba: 0 ~ 10 V Exactitud de la prueba: ± 0.015% rdg Resolución de prueba: 0,1 mV |
Módulo de operación y control | PC industrial & Monitor & PLC |
Función opcional | 1) Impresora de código de barras de celda de batería 2) Escáner de código de barras de celda de batería |
Fuente de alimentación | AC220V monofásico± 10% / 50Hz (personalizable) |
Energía:≤ 2000W | |
Presión de aire comprimido | 0.5 ~ 0.8MPa |
Tamaño (L * W * H) | 1460 * 930 * 1680 mm |
Peso | ＜ 300 kg |
Configuración del equipo
NO. | Piezas de repuesto | Marca |
1 | Cilindro de aire | AIRTAC o CHELIC o SMC o CKD o HITOP |
2 | Valor de solenoide | AIRTAC o CHELIC o SMC o CKD o HITOP |
3 | Carril de guía lineal | HIWIN |
4 | SOCIEDAD ANÓNIMA | OMRON |
5 | Relé eléctrico | OMRON o Shanghai Electric |
6 | Sensor | OMRON o SUNX o AkuSense |
7 | Presionar el botón | Guangke |
8 | Motor paso a paso | Leadshine o Inovance |
9 | Servo motor | Fuji Electric o Panasonic |
10 | Probador de batería | Hioki 3561A o HP3561 |
*Nota: Sujeto al uso real, si hay algún cambio, no se dará más aviso.
La máquina clasificadora de celdas de batería de iones de litio está equipada con un comprobador OCV / IR de batería de alta precisión, que es adecuado para la clasificación automática de 18650, 21700, 26650 y 32650 celdas.
La máquina clasificadora de baterías de iones de litio está equipada con un escáner de código de barras de celdas de batería para hacer coincidir el valor OCV / IR medido con las celdas cilíndricas. Los datos de la prueba son trazables y valiosos.
El robot de clasificación de baterías está equipado con una impresora de códigos de barras de celdas de batería para hacer coincidir el valor OCV / IR medido con las celdas. Las células son rastreables, lo que favorece la gestión de la marca.
La máquina clasificadora y de prueba de celdas de batería está equipada con contenedores de recepción reemplazables, y el manipulador puede enviar automáticamente las celdas clasificadas a los contenedores correspondientes.
