La máquina de soldadura láser para baterías de litio es una soldadora profesional de paquetes de baterías, adecuada para la soldadura láser de paquetes de baterías de barras colectoras de celda a celda, como baterías para vehículos eléctricos, ESS, motocicletas eléctricas y bicicletas eléctricas.
Modelo:
WA-LW-RS3000G:
CW Fiber Laser Four-axis Electric Gantry Workstation Battery Pack Laser Welding X800*Y600*Z400mm (Customizable)Detalle del producto
Soldadura láser con batería
Máquina de soldadura láser con batería de litio
Descripción general del producto:
La máquina de soldadura láser de batería de litio es un sistema de soldadura láser de batería profesional y confiable especialmente desarrollado para soldar con láser la barra colectora de celda a celda de celdas prismáticas, celdas tipo bolsa y celdas cilíndricas (caja de aluminio).
Esta soldadora de batería se compone principalmente de láser de fibra CW, cabezal de soldadura láser de galvanómetro, sensor de medición de altura, PC industrial, monitor, estación de trabajo de soldadura láser de pórtico de 4 ejes, CCD de posicionamiento (opcional), dispositivo de soplado de gas inerte y prensado neumático. dispositivo y enfriador de agua, etc.
Ámbito de aplicación:
La máquina de soldadura láser de baterías de litio es adecuada para la soldadura láser de paquetes de baterías de baterías EV, baterías ESS, baterías de bicicletas eléctricas, baterías de motocicletas eléctricas, baterías AGV y baterías UPS, etc.
Características:
1) Marca reconocida de láser de fibra CW
Esta máquina de soldadura láser con batería de litio está equipada con una marca reconocida de láser de fibra CW, que tiene buena calidad de soldadura láser y un rendimiento estable y confiable. La marca de configuración estándar es GW Laser. Además, Raycus Laser, Maxphotonics Laser e IPG Photonics Laser son marcas opcionales.
2) Fuerte capacidad de soldadura y alta flexibilidad de soldadura
El láser de fibra CW equipado en la soldadora de batería tiene una gran capacidad de soldadura y una alta flexibilidad de soldadura. Podemos ajustar la potencia de salida del láser y la velocidad de soldadura láser correspondientes según el material y el espesor específicos. Además, se puede seleccionar soldadura de penetración o soldadura de costura según la aplicación específica de soldadura láser.
3) Estación de trabajo de soldadura láser de pórtico de cuatro ejes con alta precisión y alta estabilidad
La máquina de soldadura láser con batería de litio integra una estación de trabajo de soldadura láser de pórtico de 4 ejes, impulsada por 4 servomotores independientes, con alta precisión y alta estabilidad.
La carrera de movimiento estándar es X800*Y1600*Y2600*Z400mm y X1000*Y1800*Y2 800*Z400mm es opcional. Además, también se puede personalizar según requisitos específicos.
4) Software profesional de control de soldadura láser con batería
Esta soldadora de batería está equipada con un software de control de soldadura láser de batería profesional. El proceso de soldadura láser es fácil de configurar y se puede cambiar rápidamente al proceso de soldadura láser de un módulo de batería específico después de guardarlo.
5) Hay disponibles una variedad de trayectorias de soldadura láser
La soldadura láser del paquete de baterías admite una variedad de trayectorias de soldadura, como línea recta, círculo, cuadrado, arco, etc. La trayectoria de soldadura de cada área de soldadura puede ser la misma o diferente, y la potencia de soldadura láser también puede ser la misma. igual o diferente.
6) Equipado con sensor de medición de altura de alta precisión
La máquina de soldadura láser con batería de litio está equipada con un microsensor de distancia láser de alta precisión con una repetibilidad de 30 μm, lo que garantiza que la altura de cada área de soldadura de cada celda de la batería sea consistente con el cabezal de soldadura láser, logrando estabilidad y consistencia. Resultados y calidad de la soldadura láser.
7) Equipado con cuchilla de aire para proteger la lente del cabezal de soldadura láser
El soldador de batería está equipado con una cuchilla de aire circular debajo del cabezal de soldadura láser, que puede proteger eficazmente la lente del cabezal de soldadura láser, asegurando la calidad de la soldadura láser del paquete de batería por un lado y extendiendo la vida útil de la lente. por el otro.
8) Equipado con dispositivo de soplado de gas inerte
La máquina de soldadura láser con batería de litio está equipada con un dispositivo de soplado de gas inerte y un puerto de entrada de gas inerte reservado. Después de conectarse a nitrógeno o argón, puede prevenir la oxidación de la soldadura y mejorar aún más la calidad y la tasa de aprobación de la soldadura láser.
9) Equipado con dispositivo de prensado neumático
La máquina de soldadura láser con batería de litio está equipada con un dispositivo de presión neumático, que puede presionar automáticamente la batería y la barra colectora durante la soldadura para evitar soldaduras sueltas causadas por un ajuste flojo.
10) El posicionamiento del CCD es opcional
El posicionamiento del CCD es opcional. Después de que la máquina de soldadura láser con batería de litio esté equipada con un CCD de posicionamiento, puede realizar fotografías automáticas y compensación automática de la desviación de la posición de soldadura para evitar la desviación de la posición de soldadura causada por la desviación del tamaño del módulo de la batería.
Especificaciones técnicass del soldador de batería
|
Nombre del producto |
Máquina de soldadura láser con batería de litio |
|
|
Modelo de producto |
WA-LW-RS3000G |
|
|
Potencia de entrada de CA |
Trifásico 380VAC±10%/50Hz (Personalizable) |
|
|
Entrada de gas de aire comprimido |
≥0,6MPa |
|
|
30 l/min |
||
|
Entrada de gas inerte (Nota: no es imprescindible). |
Nitrógeno o argón |
|
|
≥0,4MPa |
||
|
15 l/min |
||
|
Modo de control |
Control de monitores y PC industriales |
|
|
Método de entrada de pista de soldadura |
Programación CNC o método de enseñanza |
|
|
Software de soldadura |
Software profesional de soldadura láser con batería |
|
|
Estación de trabajo de soldadura láser con batería |
||
|
Trazo en movimiento (Personalizable) |
Eje X |
800 mm |
|
Y1-eje |
600 mm |
|
|
Y2-eje |
600 mm |
|
|
Eje Z |
400 mm |
|
|
Velocidad de posicionamiento |
Eje X |
≤1000 mm/s |
|
Y1-eje |
≤1000 mm/s |
|
|
Y2-eje |
≤1000 mm/s |
|
|
Eje Z |
≤500 mm/s |
|
|
Precisión de posicionamiento |
±0,05 mm |
|
|
Precisión de posicionamiento repetido |
±0,02 mm |
|
|
Método de conducción |
Accionamiento del servomotor |
|
|
Tamaño máximo de pieza de soldadura |
L600*W400*H400mm |
|
|
Requisitos del entorno de ubicación |
Plano, sin vibraciones ni golpes |
|
|
Requisitos de carga del suelo |
≥600kg/、¡ |
|
|
Especificaciones del láser |
||
|
Tipo de láser |
Láser de fibra CW |
|
|
Potencia de salida promedio |
3000W (Opcional: 1000W/1500W/2000W/3000W/4000W/6000W) |
|
|
Modo de funcionamiento |
CW/Pulso |
|
|
Rango ajustable de potencia |
10%~100% |
|
|
Longitud de onda del láser de salida |
1080±10nm |
|
|
Calidad del haz |
M2≤5 |
|
|
Frecuencia de modulación |
30~5000Hz |
|
|
Inestabilidad de energía |
±1,5% |
|
|
Velocidad de soldadura |
10~100 mm/s |
|
|
Longitud de la fibra de salida |
10m |
|
|
Modo de control |
RS232 |
|
|
Método de enfriamiento |
Refrigeración por agua |
|
|
Rango de temperatura del agua de funcionamiento |
25±3â |
|
|
Temperatura ambiente de funcionamiento |
0~+40â |
|
|
Humedad del ambiente de funcionamiento |
10~95% de humedad relativa |
|
|
Temperatura de almacenamiento |
-20~+60°C |
|
|
Recordatorio: solo como referencia, las especificaciones reales están sujetas al fabricante del láser. |
||
Configuraciones principales de Máquina de soldadura láser de batería de litio
|
Artículos |
Especificación |
Marca |
CANT. |
|
Láser de fibra CW |
3000W |
Láser GW |
1 |
|
Fibra láser |
10m |
Láser GW |
1 |
|
Cabezal de soldadura láser |
Cabezal de soldadura láser galvanómetro |
WSX/LEIZHI |
1 |
|
Estación de trabajo de soldadura láser |
Pórtico de 4 ejes |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomotor |
/ |
INOVANCIA |
4 |
|
PC industrial |
/ |
Advantech |
1 |
|
Monitor de PC |
/ |
AOC |
1 |
|
Posicionamiento CCD |
/ |
Visión mental |
1 |
|
Sensor de medición de altura |
/ |
Panasonic |
1 |
|
Dispositivo de soplado de gas inerte |
/ |
Personalizado |
1 |
|
Enfriador de agua |
/ |
TEYU / POR |
1 |
|
Sistema de control de soldadura |
Software profesional de soldadura láser con batería |
Personalizado |
1 |
|
Dispositivo de presión neumático |
/ |
Personalizado |
1 |

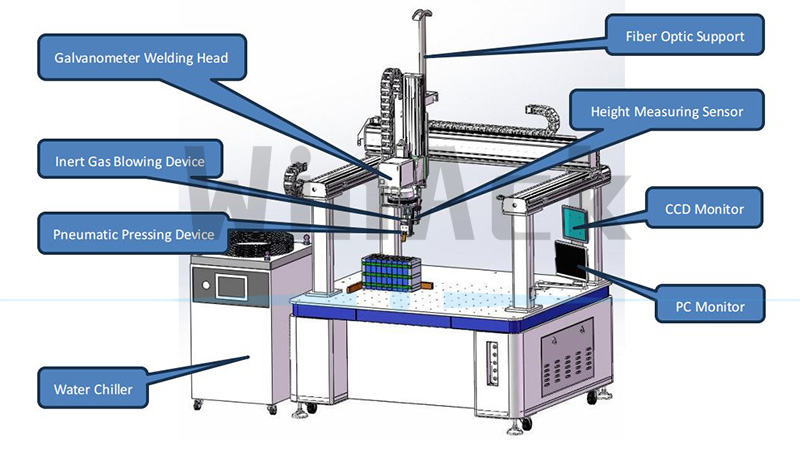

Figura 1. Máquina de soldadura láser con batería de litio
Recordatorio: la imagen es solo como referencia, prevalece el tipo.

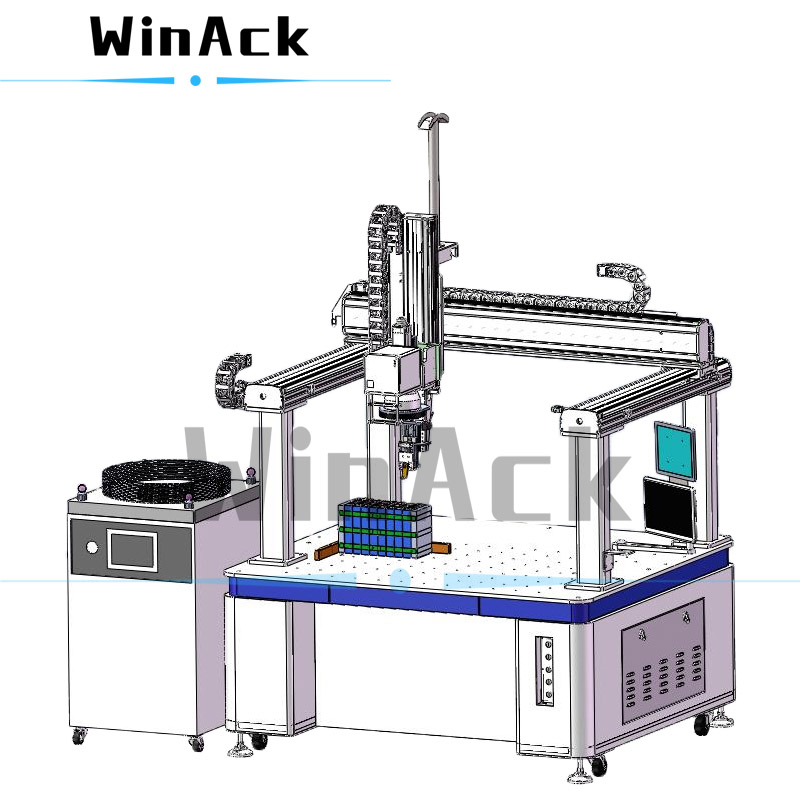

Figura 2. Máquina de soldadura láser con batería
Recordatorio: la imagen es solo como referencia, prevalece el tipo.

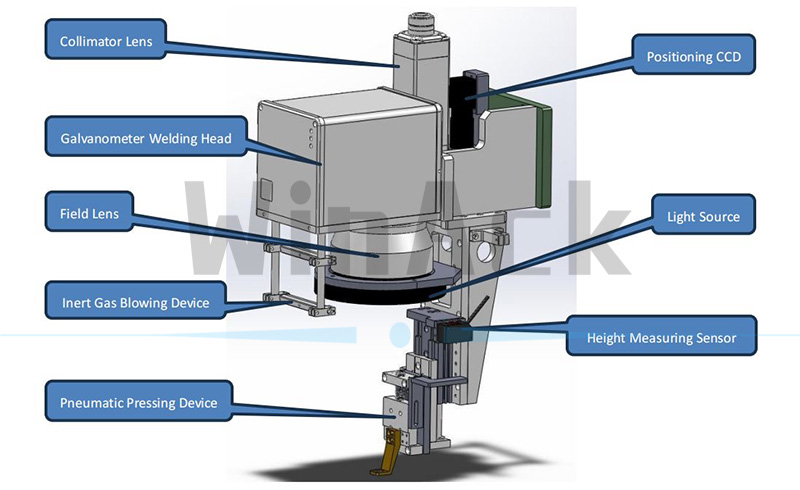

Figura 3. Soldadura láser para baterías
Recordatorio: la imagen es solo como referencia, prevalece el tipo.
