La máquina apiladora y prensadora de módulos de batería tiene fuerza de prensado y carrera de prensado ajustables, y es uno de los equipos esenciales en la línea de producción de paquetes de baterías de litio de celdas prismáticas.
Modelo:
WA-MF-SL1100:
200~1100mm (Adjustable & Customizable) 0~1000kg (Adjustable & Customizable) Servo Motor Drive (High precision & High reliability) Touchscreen & PLC Pressing stroke & Pressing forceDetalle del producto
Máquina de fijación del módulo de batería
Máquina prensadora y apiladora de módulos de batería
Descripción general del producto:
La máquina apiladora y prensadora de módulos de baterías de celdas prismáticas, también llamada máquina de fijación de módulos de baterías, es uno de los equipos de producción esenciales para la línea de producción de paquetes de baterías de celdas prismáticas .
Primero, apile manualmente las placas finales, los protectores térmicos y las celdas prismáticas en la estación de apilamiento del módulo de batería de litio, luego presione el botón de inicio. En segundo lugar, el PLC controlará el sensor de fuerza para enviar una señal al cilindro eléctrico para apretar el módulo de batería. Cuando la fuerza de presión o la carrera de presión alcanza nuestro valor establecido, el cilindro eléctrico se detiene y la correa de acero o la correa de PE se pueden agregar manualmente al módulo de batería. Finalmente, presionamos el botón de reinicio del cilindro eléctrico, el cilindro eléctrico se libera y retiramos manualmente el módulo de batería de celda prismática apretado.
Ámbito de aplicación:
La máquina prensadora de apilamiento de baterías es adecuada para el proceso de apilado y prensado de módulos de baterías de celdas prismáticas, y puede ajustar la fuerza de prensado y la carrera de prensado de acuerdo con el diseño específico del módulo de batería.
Características:
1) Gran compatibilidad de los módulos de batería
La máquina apiladora y prensadora de módulos de batería es compatible con las principales celdas prismáticas del mercado y admite módulos de batería de diferentes tamaños. La longitud del módulo de batería compatible es de 300~1000 mm, el ancho es de 100~300 mm y la altura es de 100~250 mm.
2) Proceso de apriete seguro y confiable
El módulo de prensa principal de la máquina prensadora de baterías prismáticas está equipado con un servomotor, un cilindro eléctrico y un sensor de fuerza, que puede lograr un proceso de prensado del módulo de batería de alta precisión y estabilidad. Y, cuando la fuerza de presión alcanza el límite superior establecido, el zumbador rojo se enciende para dar la alarma, lo que puede prevenir eficazmente que el módulo de la batería se dañe.
3) Carrera de prensado ajustable
El módulo de prensa auxiliar de la máquina prensadora y apiladora de módulos de batería de celdas prismáticas está equipado con una manija de ajuste de carrera, que puede ajustar rápidamente la carrera de prensado de acuerdo con el tamaño del módulo de batería.
Especificaciones técnicas de la máquina de fijación del módulo de batería
|
Nombre del producto |
Máquina prensadora y apiladora de módulos de batería |
|
Modelo de producto |
WA-MF-SL1100 |
|
Potencia de entrada de CA (personalizable) |
Monofásico 220VAC±10% / 50Hz Consumo de energía: ≤1500W |
|
Entrada de aire comprimido |
0,5~0,6MPa |
|
Tipo de módulo de batería |
Módulo de batería de celda prismática |
|
Tamaños de módulos de batería compatibles (Personalizable) |
Longitud: 300~1000 mm |
|
Ancho: 100~300 mm |
|
|
Altura: 100~250 mm |
|
|
Aplicaciones específicas |
Apilado manual y prensado automático para apretar el módulo de batería. |
|
Modo de control |
Pantalla táctil y PLC |
|
Rango de carrera de prensado |
200~1100 mm (ajustable) |
|
Rango de fuerza de prensado |
0~1000 kg (ajustable) |
|
Función de protección |
1) Monitoreo en tiempo real de la distancia de prensado. 2) Cuando la fuerza de presión alcanza el límite superior establecido, el zumbador rojo se enciende para dar la alarma. |
|
Temperatura ambiente |
0~40â |
|
Humedad ambiente |
≤90ï¼ (Sin condensación) |
|
Tipo de conexión a tierra |
Conexión a tierra directa |
|
Lugar de operación |
1) Sin contaminación ni fuertes interferencias electromagnéticas. 2) El suelo es plano y libre de vibraciones e impactos. 3) Tasa de carga del área: ≤200kg/m2. |
|
Ruido |
≤80dB |
|
Tamaño |
W2155*D700*H1588mm |
|
Peso |
Aproximadamente 300 kg |
Configuraciones principales del apilamiento de baterías de celdas prismáticasMáquina prensadora
|
Número de serie |
Repuestos |
Marca |
|
1 |
Cilindro eléctrico |
SENTO |
|
2 |
Sensor de fuerza |
SENSOR DE DÍA |
|
3 |
Servomotor |
XINJE |
|
4 |
PLC |
XINJE |
|
5 |
Pantalla táctil |
XINJE |
|
6 |
Módulo de aislamiento |
Hecho a medida |
|
7 |
Gabinete |
WinAck |
|
8 |
Piezas estándar |
YIHEDA |
Observaciones: Si los componentes de la marca anterior están agotados, los cambiaremos por otros de la misma clase sin información al cliente, por lo que no influiremos en el tiempo de entrega. ¡Esperanza de comprensión!

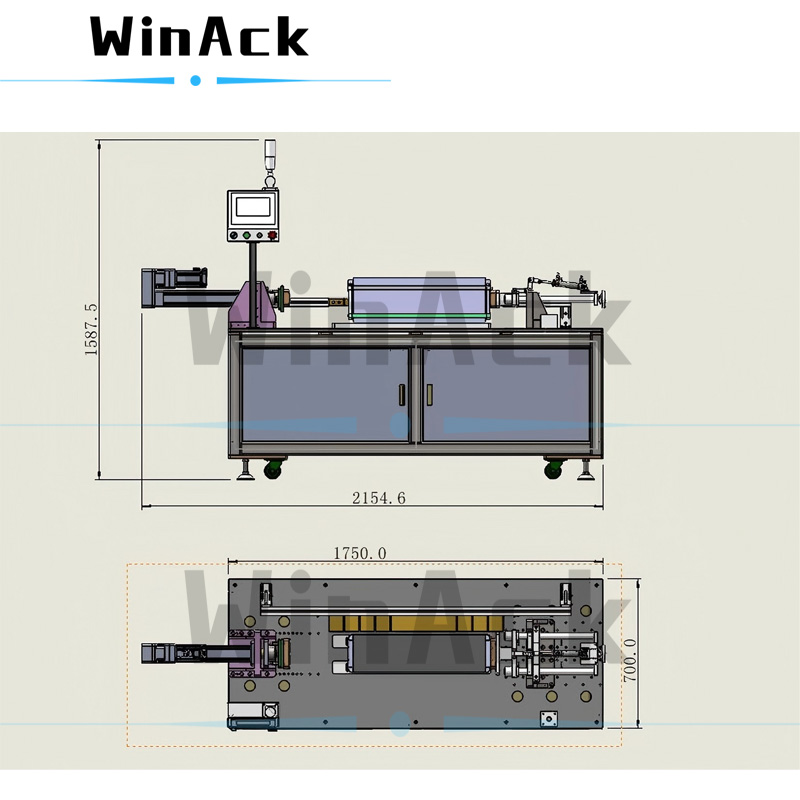

Figura 1. Máquina apiladora y prensadora de módulos de baterías de litio de celdas prismáticas
Recordatorio: la imagen es solo como referencia, prevalece el tipo.

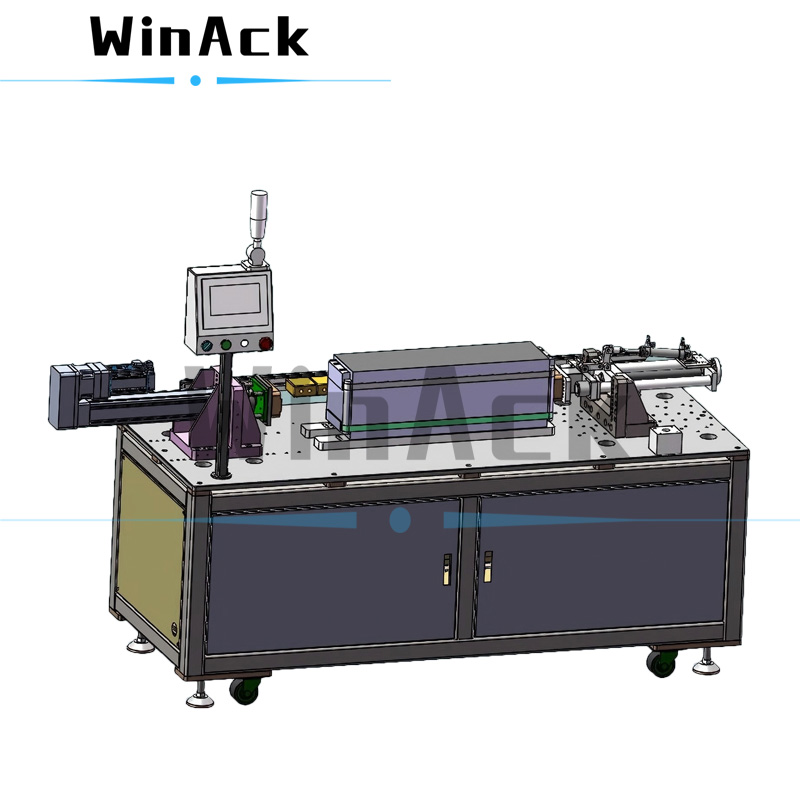

Figura 2. Máquina prensadora apiladora de baterías de celdas prismáticas
Recordatorio: la imagen es solo como referencia, prevalece el tipo.
