La máquina de prueba de vibración de la batería de iones de litio se usa para simular la vibración durante el transporte o el uso para realizar pruebas de vibración en estándares como UN38.3, IEC62133, UL 1642 y UL 2054, etc.
Modelo:
WA-ST-50-JVT:
Vibration Waveform: Sinusoidal waveform Peak Acceleration: 20g Vibration Frequency: 1~600Hz (Customizable) Vibration Direction: X-axis & Y-axis & Z-axis Vibration Table: W500*D500mm (Customizable)Detalle del producto
Sistema de prueba de vibración

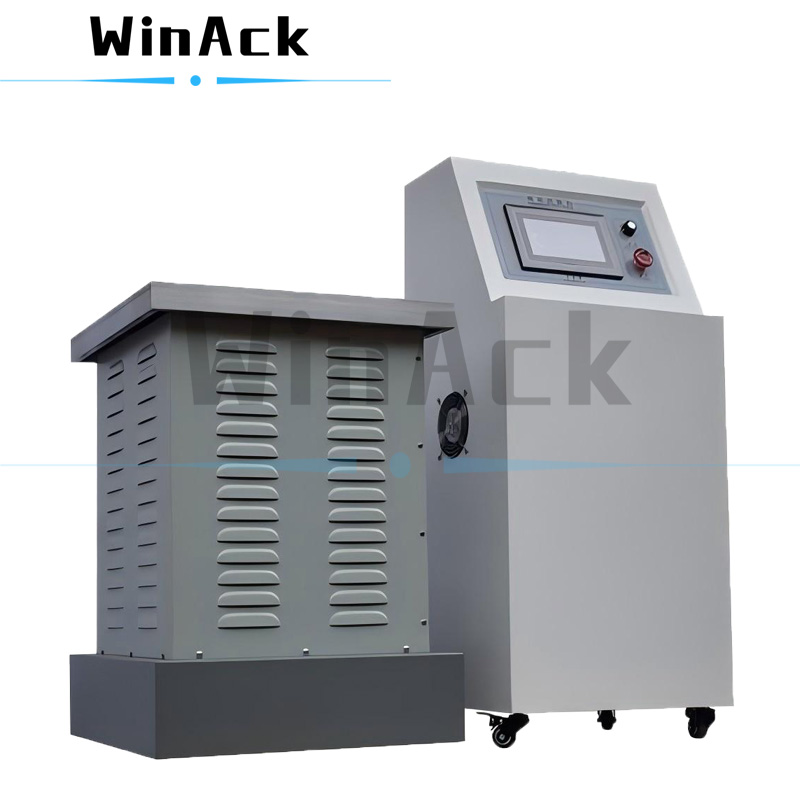

Máquina de prueba de vibración de batería de iones de litio
Descripción funcional:
La máquina de probador de vibración de batería de iones de litio es uno de los probadores de batería profesionales para pruebas mecánicas de batería.
Realiza pruebas de vibración de la batería simulando el entorno de vibración de la batería durante el transporte o uso para confirmar que su seguridad cumple con los requisitos de los estándares de prueba correspondientes, proporcionando pruebas y verificación confiables para el diseño de la batería, la fabricación, el transporte seguro y el uso seguro, etc. :
Alcance de la aplicación
La máquina de prueba de vibración de batería de iones de litio se utiliza para la prueba de vibración de la batería en las pruebas de rendimiento de seguridad de la batería.
Características:
1) La máquina del probador de vibración de la batería de iones de litio puede ajustar la amplitud sin paso, admite la vibración del barrido de frecuencia logarítmica, la vibración de frecuencia de barrido y los modos de vibración de frecuencia fija, se adapta a los requisitos de diferentes estándares de prueba y tiene una alta flexibilidad.
2) El sistema de prueba de vibración puede realizar la vibración de tres ejes X, Y y Z en la misma tabla de prueba de vibración.
Está controlado por el programa, con frecuencia precisa y sin deriva durante la operación a largo plazo.
3) La máquina de prueba de vibración de batería de iones de litio tiene un programa de predicción de amplitud de vibración incorporada, excitación sincrónica de cuatro puntos y la tabla vibra de manera uniforme, estable y confiable.
4) El software del sistema de control del sistema de prueba de vibración utiliza la conexión de comunicación en tiempo real con la tabla de vibración para garantizar que los parámetros de prueba sean precisos.
5) La máquina del probador de vibración de la batería de iones de litio agrega un circuito anti-interferencia para resolver la interferencia del campo electromagnético fuerte al circuito de control, y la tabla está libre de magnetismo y electricidad estática.
|
6) El sistema de control de la máquina de prueba de vibración de batería de iones de litio adopta una pantalla LCD de color táctil de alta sensibilidad. |
|
|
La configuración de parámetros de prueba es intuitiva y simple, y puede mostrar el programa de ejecución actual y la frecuencia de vibración actual en tiempo real y dibujar curvas de frecuencia. |
Especificaciones técnicas del sistema de prueba de vibración |
|
1. Producto |
1.1 Nombre del producto |
|
Máquina de prueba de vibración de batería de iones de litio |
1.2 Modelo de producto |
|
WA-ST-50-JVT |
|
|
1.3 Tipo de producto |
Máquina de vibración electromagnética para pruebas de seguridad de la batería |
|
2. Aplicación |
|
|
Aplicación 2.1 |
El sistema de prueba de vibración se utiliza para simular el entorno de vibración de la batería durante el transporte o uso normal para verificar el rendimiento de seguridad de la batería. |
|
3. Dimensiones y peso |
3.1 Dimensiones de la tabla de vibración |
|
W500*D500 mm (personalizable) |
3.2 Dimensiones de la plataforma de vibración |
|
W500*D500*H720 mm |
3.3 Dimensiones del gabinete de control |
|
W500*D350*H1080 mm |
|
|
3.4 peso |
Alrededor de 245 kg |
|
4. Potencia de entrada de CA |
|
|
4.1 Potencia de entrada de CA |
220VAC ± 10%, 50Hz ± 2.5Hz, 1.5kW (personalizable) |
|
5. Rendimiento |
5.1 Forma de onda de vibración |
|
Forma de onda sinusoidal |
|
|
5.2 Frecuencia de vibración |
Rango: 1 ~ 600Hz (personalizable) |
|
Resolución: 0.1Hz |
5.3 Aceleración máxima |
|
20G |
0~9999 |
|
5.4 rango de tiempo |
0 ~ 9999 Hours/minutos/segundos |
|
5.5 tiempos de ciclo |
5.6 Máx. |
|
Peso de la muestra de prueba |
≤50 kg (personalizable) |
|
5.7 Dirección de vibración |
Tres ejes (eje x y eje y y eje z) |
|
5.8 Amplitud de vibración |
0 ~ 5 mm |
|
5.9 Método de modulación de amplitud |
|
|
Modulación de amplitud electrónica |
5.10 Método de enfriamiento Refrigeración por aire 6. Cumplimiento estándar 6.1 Cumplimiento estándar 1) UN38.3 - 38.3.4.3 Prueba T.3: Vibración 2) IEC62133 - 7.3.8.1 Pruebas mecánicas (baterías) - Vibración |
|
3) UL 1642 - 15 Prueba de vibración |
|
|
4) UL 2054 - 17 Prueba de vibración |
5) ECE R100 - Anexo 8a: prueba de vibración |
|
6) etc. |
7. Controlador 7.1 Controlador |
|
Controlador de pantalla táctil de 7 pulgadas 7.2 Modo de prueba de vibración |
|
|
1) Prueba de vibración de barrido de frecuencia logarítmica: En el modo de barrido de frecuencia logarítmica, la velocidad de barrido de baja frecuencia es lenta y la velocidad de barrido de alta frecuencia es rápida. |
|
|
El barrido de frecuencia logarítmica está en unidades de 1 minuto, y la velocidad de barrido se duplica en 1 minuto. 2) Prueba de vibración de frecuencia fija: A una frecuencia establecida, que puede ser una frecuencia resonante, una frecuencia específica o una frecuencia peligrosa, se realiza una prueba de vibración sinusoidal en la frecuencia y el tiempo especificados. →3) Prueba de vibración de frecuencia de barrido: →Dentro del rango de frecuencia especificado, la frecuencia se barre de baja frecuencia a alta frecuencia y luego de alta frecuencia a baja frecuencia a una cierta velocidad de escaneo de acuerdo con el valor especificado hasta que se alcanza el número especificado de ciclos o tiempo. 104) Prueba de vibración de duplicación de frecuencia: |
|
|
El barrido de duplicación de frecuencia debe ser continuo y su frecuencia debe cambiar exponencialmente con el tiempo. La tasa de barrido, es decir, la tasa de cambio de la frecuencia variable controlable con el tiempo DF/DT durante el barrido, debe ser una frecuencia duplicada por minuto. |
|
|
El tiempo de prueba (tiempo de aceleración) para un barrido de frecuencia de F1 f2 |
|
|
F1 se calcula utilizando la fórmula: 6.644log |
|
|
(Alta frecuencia /baja frecuencia), y la velocidad de barrido cumple con el requisito de 1 frecuencia de duplicación /minuto. |
5) Prueba de vibración aleatoria: |
La vibración aleatoria es una vibración no determinista.
Cuando un objeto vibra al azar, es imposible para nosotros determinar de antemano el valor instantáneo del parámetro de movimiento de un cierto punto de monitoreo en el objeto en un momento determinado en el futuro.
