En elsoldadura por puntos de bateríaDurante el proceso, a veces se producen fallos en la soldadura por puntos. Si no se solucionan, causarán graves problemas de calidad en las baterías terminadas. Entonces, ¿cuál es la principal causa de los fallos en la soldadura por puntos?

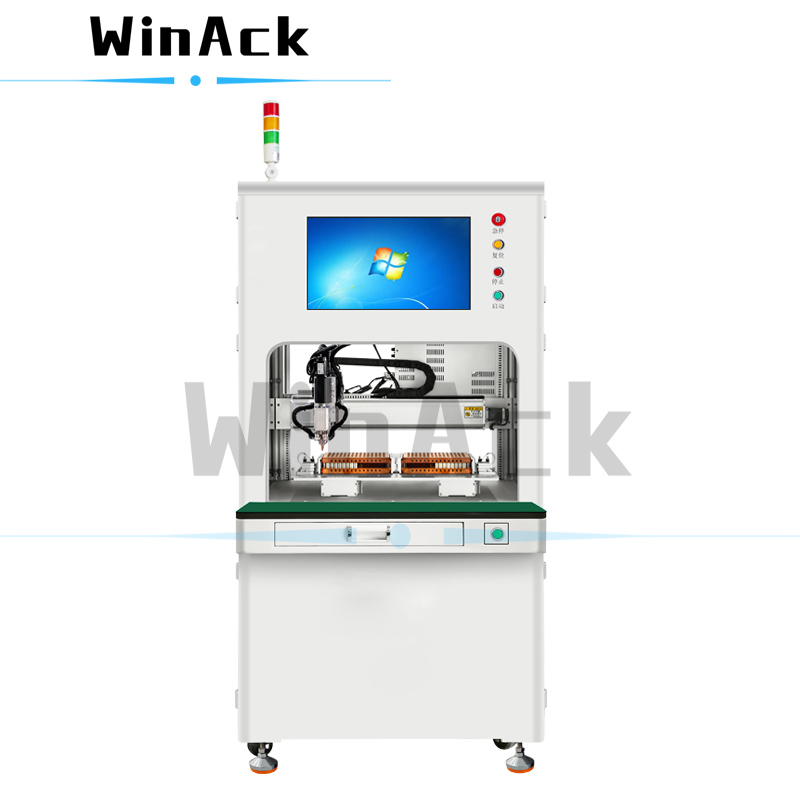

Figura 1. Soldadora automática por puntos para baterías de iones de litio
Hay seis factores principales que afectan la calidad de la soldadura por puntos de la batería, incluida la corriente de soldadura, el tiempo de soldadura,electrodo de soldadura por puntos& portaelectrodos, presión del electrodo para soldadura por puntos, barra colectora de celda a celda y resistencia de soldadura por puntos.
Entre ellos, la corriente de soldadura, el tiempo de soldadura y la presión del electrodo de soldadura por puntos se pueden controlar ajustando elmáquina de soldadura por puntos de batería, pero estos parámetros deben optimizarse y ajustarse según las condiciones reales.
Además, las mayores variables se deben a los electrodos de soldadura por puntos y a las barras colectoras entre celdas. El material, el grosor, la estructura, la forma, la planitud, la limpieza, etc., de la barra colectora entre celdas afectarán directamente la calidad de la soldadura por puntos de la batería. En general, para las lengüetas de baterías de níquel puro con un grosor igual o superior a 0,2 mm, se recomienda el ranurado y el rebaje.
Los cambios en la superficie de contacto entre los electrodos de la máquina de soldadura por puntos de batería y la barra colectora intercelda, así como los cambios en la presión entre ambos, provocarán cambios en la resistencia de la soldadura. Las variaciones en el calor Joule durante el proceso de soldadura por puntos de batería afectarán obviamente la calidad de la soldadura. Por lo tanto, es importante controlar la forma, la frecuencia de rectificado y el tiempo de reemplazo de los electrodos de la máquina de soldadura por puntos de batería para garantizar que estos estén bajo control.
En la Tabla 1 se muestran las principales causas de fallas en la soldadura por puntos en el proceso de soldadura por puntos de batería.
Tabla 1 Causa principal de falla de la soldadura por puntos
|
NO. |
Falla de soldadura por puntos |
Causas principales |
|
1 |
Quemadura por puntos de soldadura |
Posible causa 1: La corriente de soldadura es demasiado grande. |
|
Posible causa 2: Mal contacto de los electrodos de soldadura por puntos. |
||
|
Posible causa 3: La presión del electrodo de soldadura por puntos es demasiado pequeña. |
||
|
Posible causa 4: Contaminantes en los electrodos de soldadura por puntos o en las pestañas de la batería. |
||
|
Posible causa 5: Las pestañas de la batería están defectuosas. |
||
|
Posible causa 6: El grosor y el material de las pestañas de la batería varían mucho. |
||
|
2 |
Demasiadas salpicaduras durante la soldadura por puntos |
Posible causa 1: La corriente de soldadura es demasiado grande. |
|
Posible causa 2: El electrodo de soldadura por puntos está soldado al borde de las pestañas de la batería. |
||
|
Posible causa 3: Contaminantes en los electrodos de soldadura por puntos o en las pestañas de la batería. |
||
|
Posible causa 4: La presión del electrodo de soldadura por puntos es demasiado pequeña. |
||
|
Posible causa 5: El grosor y el material de las pestañas de la batería varían mucho. |
||
|
3 |
La sangría del punto de soldadura es demasiado grande |
Posible causa 1: La presión del electrodo de soldadura por puntos es demasiado alta. |
|
Posible causa 2: La punta de la aguja del electrodo de soldadura por puntos es demasiado fina o está deformada. |
||
|
Posible causa 3: La superficie de las pestañas de la batería es irregular. |
||
|
4 |
El punto de soldadura es demasiado pequeño o la solidez es deficiente |
Posible causa 1: La corriente de soldadura es demasiado pequeña. |
|
Posible causa 2: La corriente de soldadura se desvió durante la soldadura por puntos. |
||
|
Posible causa 3: El tiempo de soldadura por puntos es demasiado corto. |
||
|
Posible causa 4: Mal contacto del circuito de soldadura por puntos. |
||
|
Posible causa 5: La presión de los electrodos de soldadura por puntos es demasiado alta. |
||
|
Posible causa 6: Contaminantes en los electrodos de soldadura por puntos o en las pestañas de la batería. |
||
|
Posible causa 7: El grosor y el material de las pestañas de la batería varían mucho. |
||
|
5 |
Hay marcas de quemaduras o arañazos en los puntos de soldadura. |
Posible causa 1: La presión del electrodo de soldadura por puntos es demasiado alta. |
|
Posible causa 2: Las pestañas de la batería están defectuosas. |
||
|
Posible causa 3: La presión del electrodo de soldadura por puntos es demasiado pequeña. |
||
|
Posible causa 4: Contaminantes en los electrodos de soldadura por puntos. |
||
|
Posible causa 5: Las agujas de los electrodos de soldadura por puntos están mal pulidas. |
||
|
Posible causa 6: Los electrodos de soldadura por puntos no se enfrían bien, lo que provoca que la aguja se atasque. |
WinAck Group ofrece soluciones completas de soldadura por puntos para baterías. Visítenos y contáctenos para encontrar la solución que le ayudará a alcanzar el éxito. ¡Para mejores baterías, Win & Ack!
