Elsoldadora por puntos de batería Utiliza soldadura por resistencia para soldar la barra colectora de celda a celda a la superficie del polo de la celda de la batería. Para garantizar resultados estables en la soldadura por puntos, debemos preguntarnos: ¿Cómo funciona una soldadora por puntos para baterías?

El proceso de soldadura por puntos de la soldadora por puntos de batería generalmente se divide en 4 etapas básicas:

1) Etapa de prepresurización: Lapines de soldadura por puntosdel soldador por puntos de batería, presione las pestañas de la batería hacia abajo contra el polo de la celda de la batería para eliminar el espacio entre ellas.

2) Etapa de soldadura por puntos: La fuente de alimentación de soldadura emite corriente de soldadura y la resistencia suelda con calor las pestañas de la batería al polo de la celda de la batería.

3) Etapa de retención: Los pasadores de soldadura se mantienen presionados hacia abajo para mantener la presión de compresión entre las pestañas de la batería y los polos de la celda de la batería.

4) Etapa de reposo: se elimina la presión hacia abajo y los pasadores de soldadura se elevan.

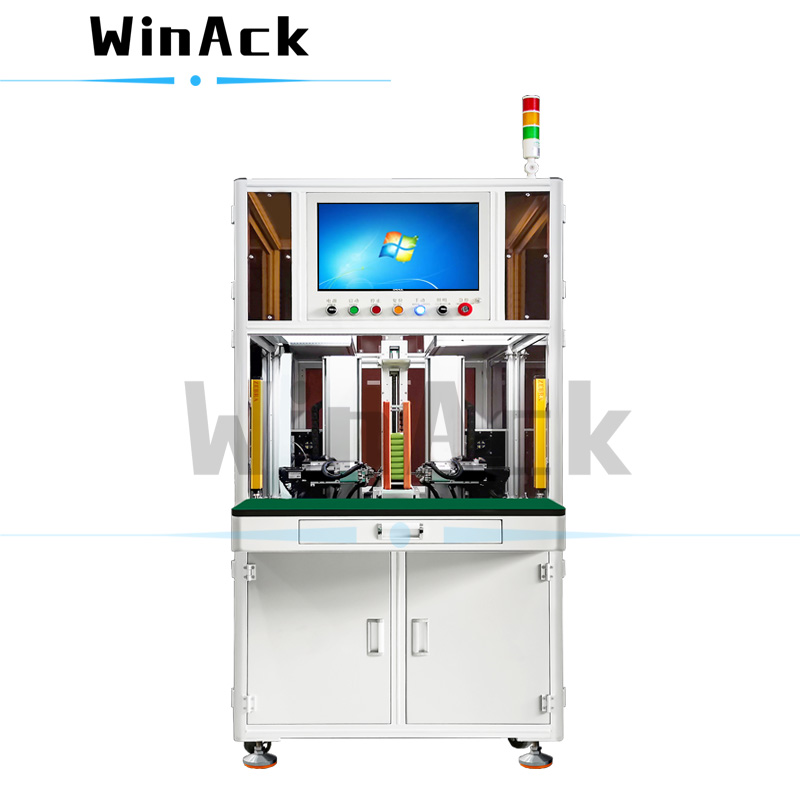

Figura 1. Soldadora automática por puntos de batería

Si, según si se emite corriente de soldadura, ¿cuáles son las 3 etapas de la soldadura por puntos?

1) Etapa de prepresurización: Los pines de soldadura de la soldadora por puntos de batería presionan las pestañas de la batería hacia abajo contra el polo de la celda de la batería para eliminar el espacio entre ellas.

2) Etapa de soldadura por puntos: La fuente de alimentación de soldadura emite corriente de soldadura y la resistencia suelda con calor las pestañas de la batería al polo de la celda de la batería.

3) Etapa de enfriamiento: La fuente de alimentación de soldadura deja de emitir corriente de soldadura y la batería

Las pestañas se enfrían.

De lo anterior, se desprende que la soldadora por puntos de batería funciona así: se presiona el cabezal de soldadura por puntos y las pestañas de la batería se presionan firmemente contra el polo de la batería mediante pasadores de soldadura. Durante el proceso de soldadura, se mantiene la presión entre las pestañas y el polo de la celda para asegurar un buen contacto. La fuente de alimentación de la soldadora por puntos de batería genera corriente de soldadura y la resistencia térmica suelda las pestañas a los polos de la celda. Se levanta el cabezal de soldadura por puntos de batería y se completa el proceso de soldadura por puntos de batería.
