¿Qué es la soldadura por puntos de baterías? La soldadura por puntos de baterías es un proceso clave en el ensamblaje de baterías de celdas cilíndricas. Generalmente, se refiere al uso de tecnología de soldadura por resistencia para soldar la barra colectora entre celdas a las celdas cilíndricas. Es muy común soldar por puntos tiras de acero niquelado o tiras de níquel puro en los polos de celdas cilíndricas como las de 18650, 21700, 26650, 26700, 32650 y 32700.

Elsoldadora por puntos de bateríapresiona las pestañas de la batería sobre el polo de la celda cilíndrica a través de dos electrodos de soldadura por puntos de la batería y luego pasa la corriente de soldadura a través de la superficie de contacto de las pestañas de la batería y el polo para generar calor de resistencia, calentando las pestañas de la batería a un estado fundido para lograr la soldadura.

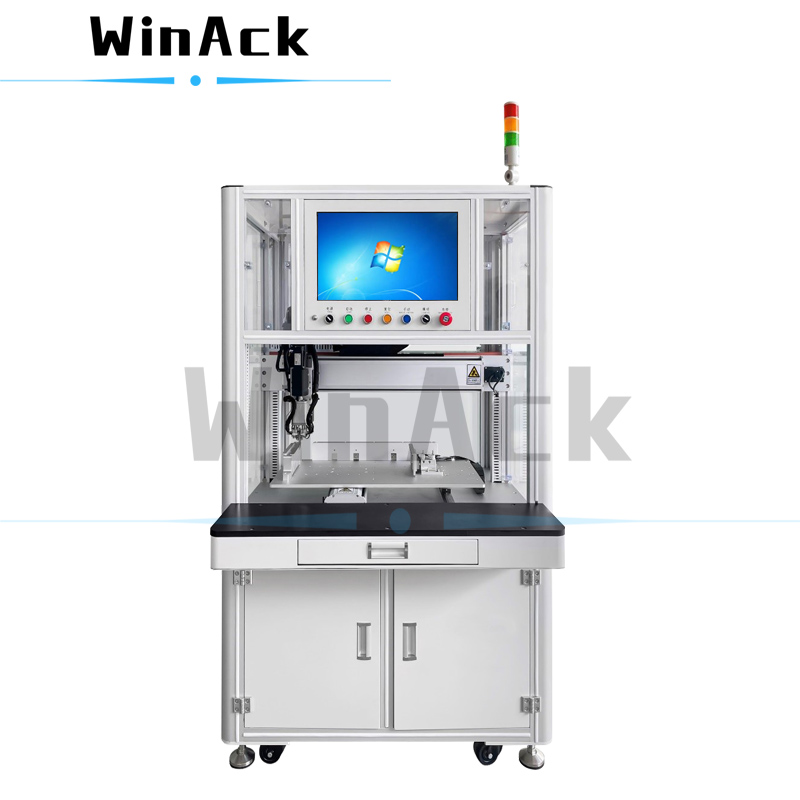

Figura 1. Soldadora por puntos de batería semiautomática

Dado que el principio de la soldadura por puntos de la batería es utilizar el principio del calor por resistencia para lograr el propósito de la soldadura, es necesario seguir la ley de Joule:

Q=Yo²RT

Donde Q es calor (J), I es corriente de soldadura (A), R es la resistencia entre dos electrodos de soldadura por puntos (Ω), y T es el tiempo de soldadura (s).

A partir de esto, el material de laelectrodo de soldadura por puntos de bateríaSuele ser cobre alúmina, y su punto de fusión y conductividad son muy similares a los del cobre, pero su resistencia es mayor. Al utilizar una soldadora por puntos de batería para soldar la barra colectora de cobre, el electrodo y la barra colectora están fundidos y se adhieren. Por esta razón, no es posible soldar por puntos las lengüetas de cobre de la batería a la celda cilíndrica con una soldadora por puntos de batería.

Además, se observa que la corriente de soldadura (I) tiene el mayor impacto en el resultado de la soldadura. Al seleccionar una soldadora por puntos a batería, es necesario considerar el rango de corriente de soldadura que puede generar.
